ZPG-1型（直通式）自动排污过滤器

ZPG自动冲洗水过滤器概述

      ZPG型系列水过滤器是在SG型(Y型)产品的基础上发展期来更新换代产品，它既有Y型老产品的：体形小、滤眼细、阻力小、安装方便、坚固耐用等优点，又增加具有自动冲洗排除杂质功能。故能使系统在正常运行情况下不定期自动排除污物，而不象Y型老产品需停机开盖手工除污之苦。进而使本产品成为目前唯一能使用低质水进行过滤的过滤器。

  型号规格与技术参数

（一） 型号：

1、 直角式自动排污过滤器，型号：ZPG-II型，规格口径DN40~DN1500共二十二种。

 2、 直通式自动排污过滤器，型号：ZPG-I型，规格口径DN40~DN1500共二十二种。

 3、 有关详细尺寸见附表。

（二） 技术参数：

1、 最大工作压力：1.6MPa。

2、 工作温度范围：0°C~150°C。

3、 额定流量速下阻力：0.05~0.1m水柱。

适用范围及安装使用

（一） 适用范围：

1、 热水采暖系统：换热器或执行机构的前面。采暖建筑物进户入口的热水管上，锅炉房热水循环泵的吸入段。 2、 冷水空调系统：制冷机蒸发器冷水入口段，冷冻水循环泵的吸入口段。

3、 冷却塔系统：冷却水循环泵吸入口段。

4、 其它各类生产工艺设备的冷热水管或需实行过滤赃物的流体管路上。

（二） 安装及特点：

1、 安装灵活，可以水平安装，也适应于垂直安装。

 2、 直接安装在管网系统上，不需要任何支撑结构，节省空间。

3、 节约投资费用，在安装过程中不需要多设旁通道路，降低了劳动强度，避免了在调试和维修过程中的拆卸排污。

（三） 使用方法：（自动冲洗排污）

1、 在全流量下能正常工作，既保持高的流量，又具有低的压力降，避免了由于流速低而造成的表面污渍。

 2、 正常冲洗：在正常情况下，转向阀开启，水流经过滤筒过滤后，由出口排出。当排污阀门开启后，通过过滤器液体总流量增大，冲动了粘在过滤管壁上的杂质，杂质由排污口排出。

3、 反冲法：当转向阀关闭，排污阀开启时，水流被迫从过虑筒的进口段网孔进入过虑筒外侧，大部分从出口流出，一部分又从过滤器外部经杂质收集段网孔进入过虑筒内部，对过虑筒产生了反冲洗，达到从过虑筒外部冲洗粘附在网孔上杂质的效果，杂质仍通过排污口排出。

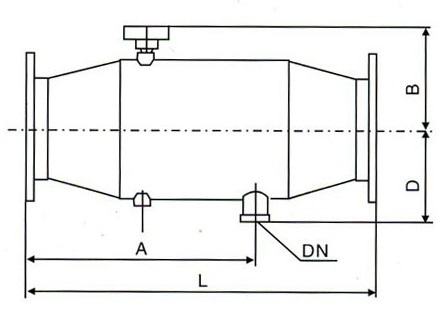

  外形尺寸

参数说明
