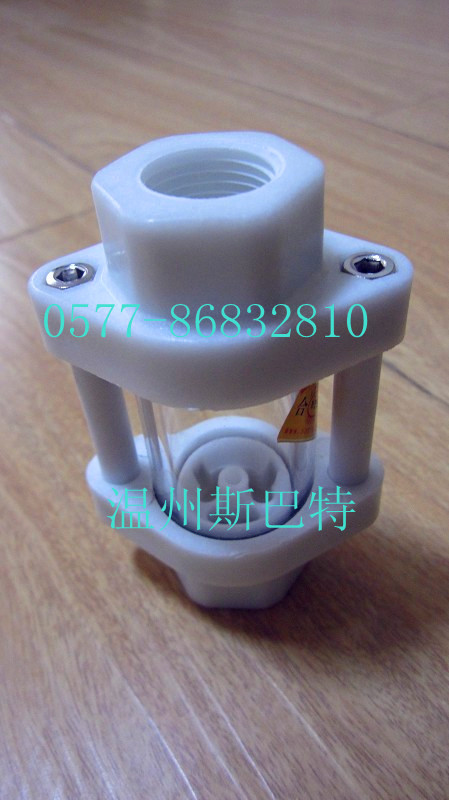

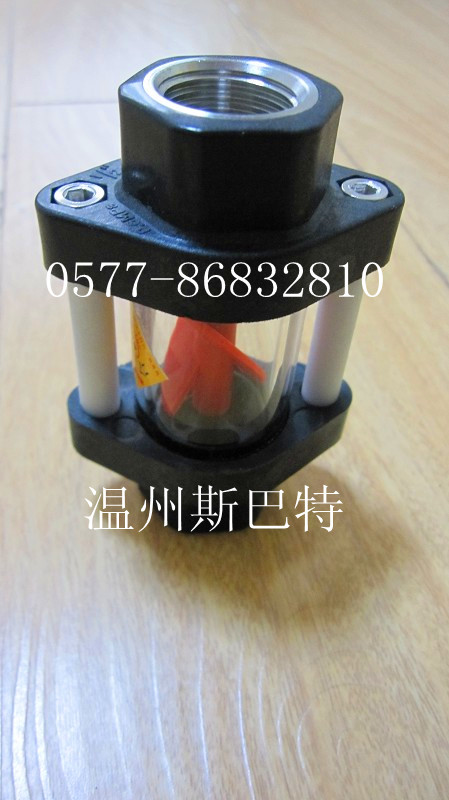

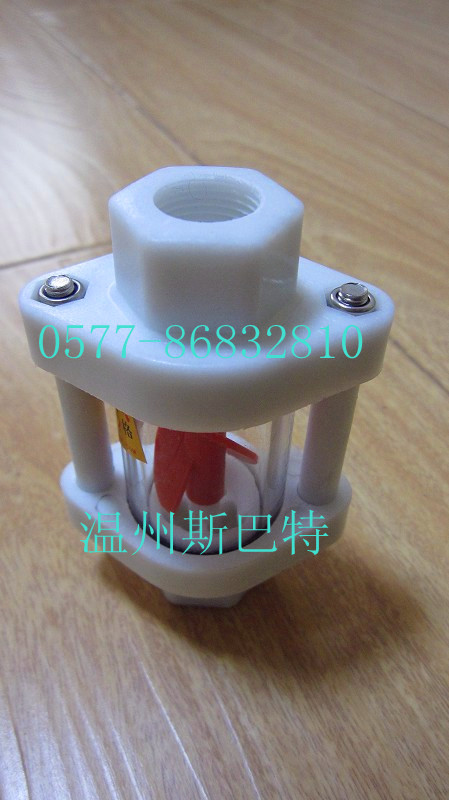

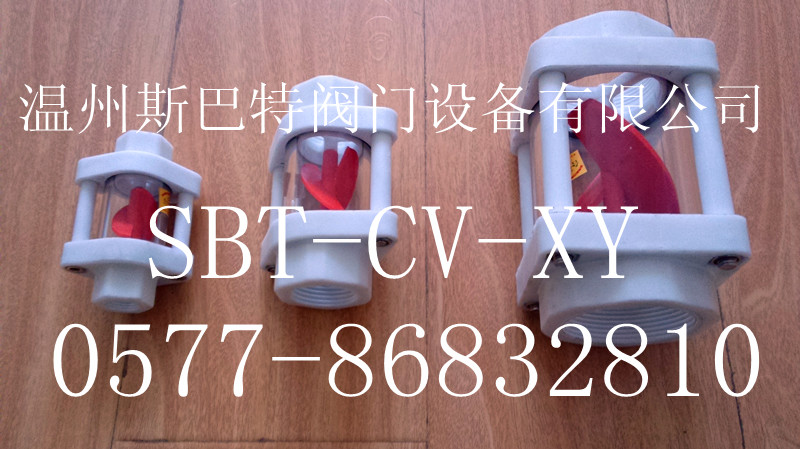

工程塑料水(油)流指示器

                               简   介

学名：360度玻璃管流体指示器（Visual flow）

别称：管式流量指示计；目视玻璃管流量计；视觉监流器；水流指示计；流量指示计

俗称：流量指示器；油流指示器；气体流动指示器；流量显示器

型号：SBT-CV-XY；SBT-CV-FQ；SBT-CV-GZK；SBT-CV-GQK

产地：中国；意大利；德国；美国等

品牌：斯巴特；豪斯派克；FCI SIERRA；VALCO等

概 述

斯巴特SBT-CV工程塑料水流指示器属监视类仪表阀门其应用于油、化工、医药、食品、电厂、泵、冶金、采矿、造纸、环保、市政建设等工业管路中。其主要功能特点：能起到随时视觉监视或糙略计量管路中液体、气体等介质的流动反应情况，是保障设备正常运行保证生产不可缺少的管道附件之一。比如透明液体、气体、有色油等管路上，存在观察不清楚不直观甚至看不出管道内有无介质流动等现实问题。作为设备管道的维护者流量指示计直接起到视觉监视及糙略计量作用。其类型及作用分四类：彩色螺旋浆旋转型；彩球浮动型；彩色锥顶有轨指针型；彩球有轨浮动型。

1、彩色螺旋浆型当液体或气体介质通过使其旋转能提供较好的流量视觉控制。

2、彩球浮动型当液体或气体介质通过使其浮动从而提供较好的流量视觉控制。

3、彩色锥顶有轨指针型当液体或气体介质通过在弹簧的作用下使其进行有轨直线运行且对应阀体刻度进行流量视觉控制

及糙略计量。

4、彩球有轨浮动型当液体或气体介质通过在弹簧的作用下使其进行有轨直线运行且对应阀体刻度进行流量视觉控制及糙

略计量。

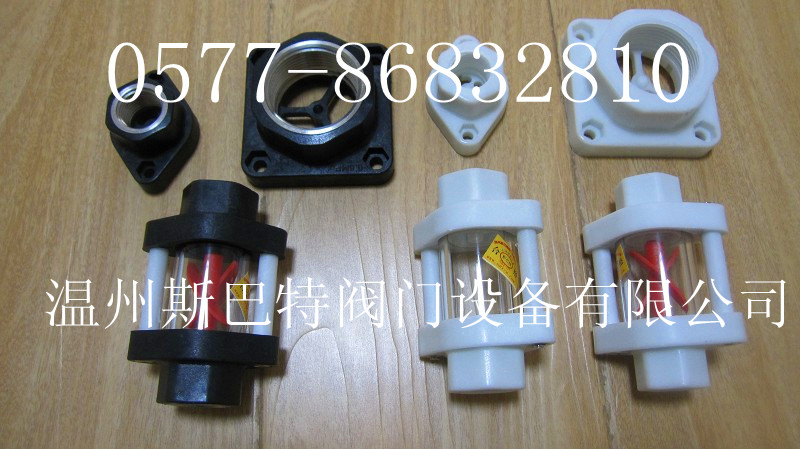

水（油）流量指示计结构

水流指示器由上下阀座；固定套管；玻璃管；密封件；涡轮；浮球；锥顶；轴心；弹簧；紧固件等元件组成。

技术参数

A、口径：DN6-DN65(1/8-2.5寸) 螺纹标准G；RC；NPT；PT；BSP；R

B、测量范围：0.1-110（m3/h）

C、连接方式：螺纹（内螺纹或外螺纹）

D、观察类型：目视360度

E、精度等级：1级

F、适用介质：水、油、气体及酸，碱性液体或毒性气体

G、工作压力（Mpa）：PN0.6

H、正常工作温度：-20℃~+90℃ 短期工作温度：-32℃~+120℃

1、阀座工程塑料：PPR ；FRPP

2、螺纹镶块：碳钢；不锈钢；黄铜

3、推进器工程塑料：PA66

4、轴与弹簧：不锈钢

5、可视管：硼硅玻璃；石英玻璃

6、密封：丁晴橡胶NBR ；氟橡胶

水流指示器应用领域

1、建筑物的冷热水系统，包括集中供热系统；

2、建筑物内的采暖系统、包括地板、壁板及辐射采暖系统；

3、可直接饮用的纯净水供水系统；

4、中央(集中)空调系统；液压润滑系统；点焊机冷却系统；工业管道冷却系统;

5、输送或排放化学介质等工业用管道系统。

水流指示器优点

(1)阀体紧凑牢固，工艺数控一体化美观耐用；

(2)适用流体种类多，可应用腐蚀性流体及气体；

(3)精度较高；

(4) 应用范围和适应性很广泛，一般工业过程中的流体介质，包括液体、气体；

(5)压损小；

(6)可用于较高温度；

(7)视窗可视360度全范围检测，视窗外表清洁方便且不会破坏流体的流动；

(8)立卧双用安装简单便捷。

工程塑料水流指示器特点

1、使用范围广

2、具有极佳的强度和韧性

3、具有优良的耐化学腐蚀性能

4、阻燃性能为自熄性

5、低热传导性能

6、卫生指标符合国家卫生标准

7、外型结构紧凑美观

8、本体重量轻容易安装

9、材质卫生无毒

10、耐磨损、容易拆卸，维护简单易行
    11、适用流体：水、空气、油类、腐蚀性化学液体

工程塑料PPR；FRPP与PA66材质特别说明

PP－R作为一种新型的材料，具有以下性能特点：

1、节能PP－R管的生产能耗仅为钢管的20%，并且其导热系数低[0．2W/（m.K）]，也仅为钢管的1/200，应用于热水系统将大大减少热量损失。

2、耐腐蚀、不结垢、卫生、无毒使用PP－R管可免去使用镀锌钢管所造成的内壁结垢、生锈而引起的水质“二次污染”。由于PP－R组份单纯，基本成份为碳和氢，符合食品卫生规定，无毒，更适合于饮用水输送。

3、耐热、耐压、使用寿命长PP－R管的长期使用温度达95℃，短期使用温度可达120℃。在使用温度为70℃，工作压力为1．2MPa条件下，长期连续使用，寿命可达50年以上。

4、轻质高强、流体阻力小PP－R管密度仅为金属管的1/8，耐压力试验强度高达5MPa，且韧性好、耐冲击。由于内壁光滑、不生锈、不结垢，流体阻力小。PP－R管的主要技术指标如下：密度0．9g/cm3弹性模量（20℃）800MPa热膨胀系数1．8×10－4/K导热系数0．2W/（m.K）纵向收缩率2%冲击试验破损率≤10%液压试验短期1h，环应力16MPa无渗漏长期95℃，1000h，环应力3．5MPa无渗漏表1为几种材质管材性能比较。

PP-R管除了具有一般塑料管重量轻、耐腐蚀、不结垢、使用寿命长等特点外，还具有以下主要特点：

1、无毒、卫生。PP-R的原料分子只有碳、氢元素，没有有害有毒的元素存在，卫生可靠，不仅用于冷热水管道，还可用于纯净饮用水系统。

2、保温节能。PP-R管导热系数为0.21w/mk，仅为钢管的1/200。

3、较好的耐热性。PP-R管的维卡软化点131.5℃。最高工作温度可达95℃，可满足建筑给排水规范中热水系统的使用要求。

4、使用寿命长。PP-R管在工作温度70℃，工作压力(P.N)1.OMPa条件下，使用寿命可达50年以上；常温下(20℃)使用寿命可达100年以上。

FRPP材料性能特点：

FRPP管（玻纤增强聚丙烯管）用经偶联剂处理的玻璃纤维改性聚丙烯材料生产，依据HG20539-92标准，规格DN15-DN1500mm，公称压力0.4-1.0MPa，耐腐蚀、耐高温、耐高压、卫生无毒，可回收利用，适用于腐蚀性液体输送（如酸碱液）及市政给排水系统。具有较优良的抗冲击性和拉伸强度，重量轻，安装维修方便,被广泛应用于化工、化纤、氯碱、染料、给排水、食品、医药、污水处理、电解等行业。

PA66材料性能特点：

半透明或不透明乳白色结晶形聚合物，具有可塑性。密度1．15g/cm3。熔点252℃。脆化温度-30℃。热分解温度大于350℃。 连续耐热80-120℃,平衡吸水率2．5%。能耐酸、碱、大多数无机盐水溶液、卤代烷、烃类、酯类、酮类等腐蚀，但易溶于苯酚、甲酸等极性溶剂。具有优良的耐磨性、自润滑性，机械强度较高。

广泛用于制造机械、汽车、化学与电气装置的零件，如齿轮、滚子、滑轮、辊轴、泵体中叶轮、风扇叶片、高压密封围、阀座、垫片、衬套、各种把手、支撑架、电线包层等。亦可制成薄膜用作包装材料。此外，还可用于制作医疗器械、体育用品、日用品等。

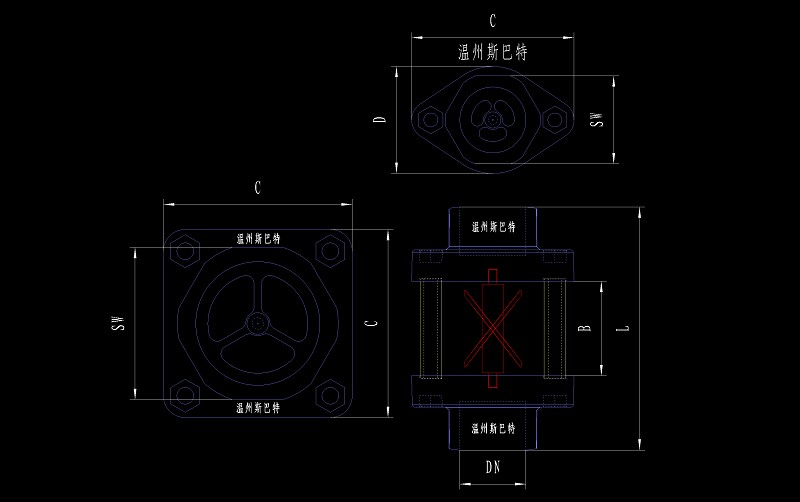

产品型号规格尺寸参数：
